안녕하세요 :)

오늘은 Index Map을 제작하는 방법을 알아보겠습니다.

Index Map 이외의 다양한 범례를 추가하는 자세한 방법은 다음 시간에 알아보고,

Layout view, Export Map을 활용하여 ArcGIS에서 만들어낸 결과물을 추출하는 방법도 간략하게 살펴보겠습니다.

---

잠깐, GIS 기본 강의는 확인해보셨나요?

Arc GIS 10.5 크랙 설치

Arc GIS란? + shp파일 다운

수치지도 다운받기

*본 강의에 활용되는 GIS 버젼은 10.5입니다.

---

Arc Gis에서 결과물을 Export Map을 통해 내보낼 때,

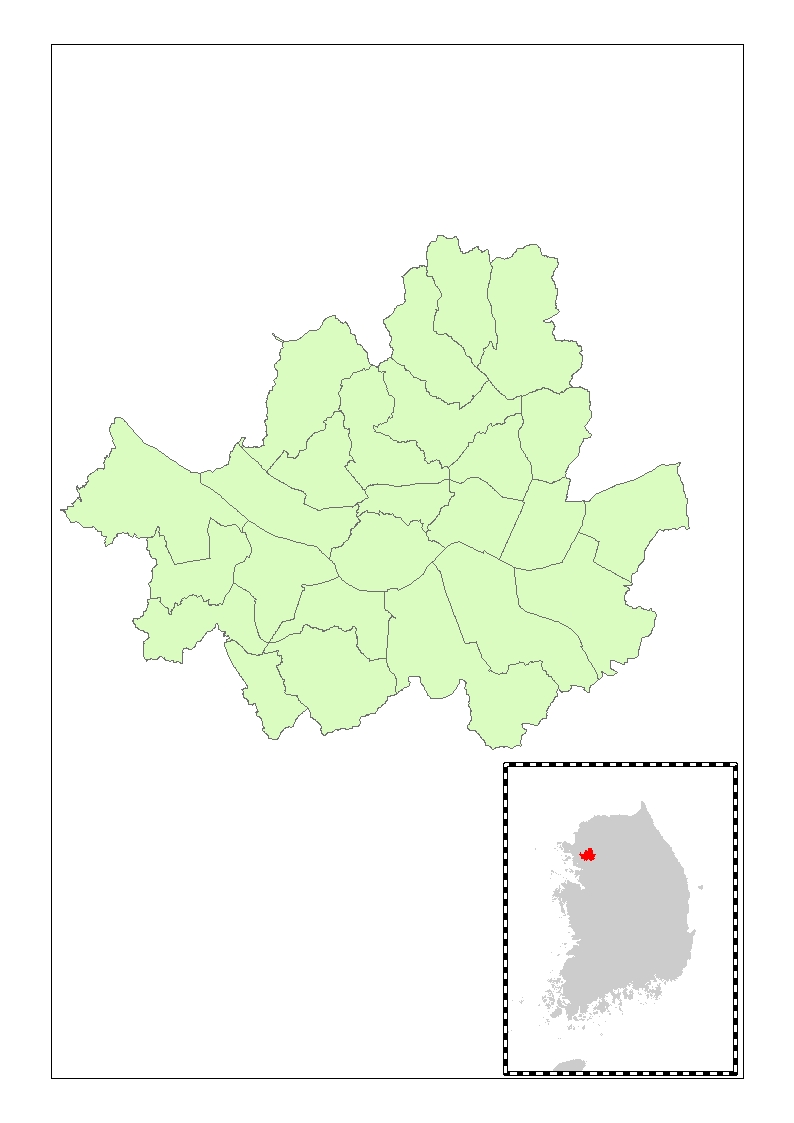

위 사진의 우측 하단처럼 index Map을 어떻게 추가하는 지 알아보겠습니다.

먼저 오늘 작업할 shp파일입니다.

https://drive.google.com/file/d/1MSTX9NIhothvhu88fv-JmGO_V6DS_cBm/view?usp=sharing

시군구설문.zip

1. Data Frame 추가하기

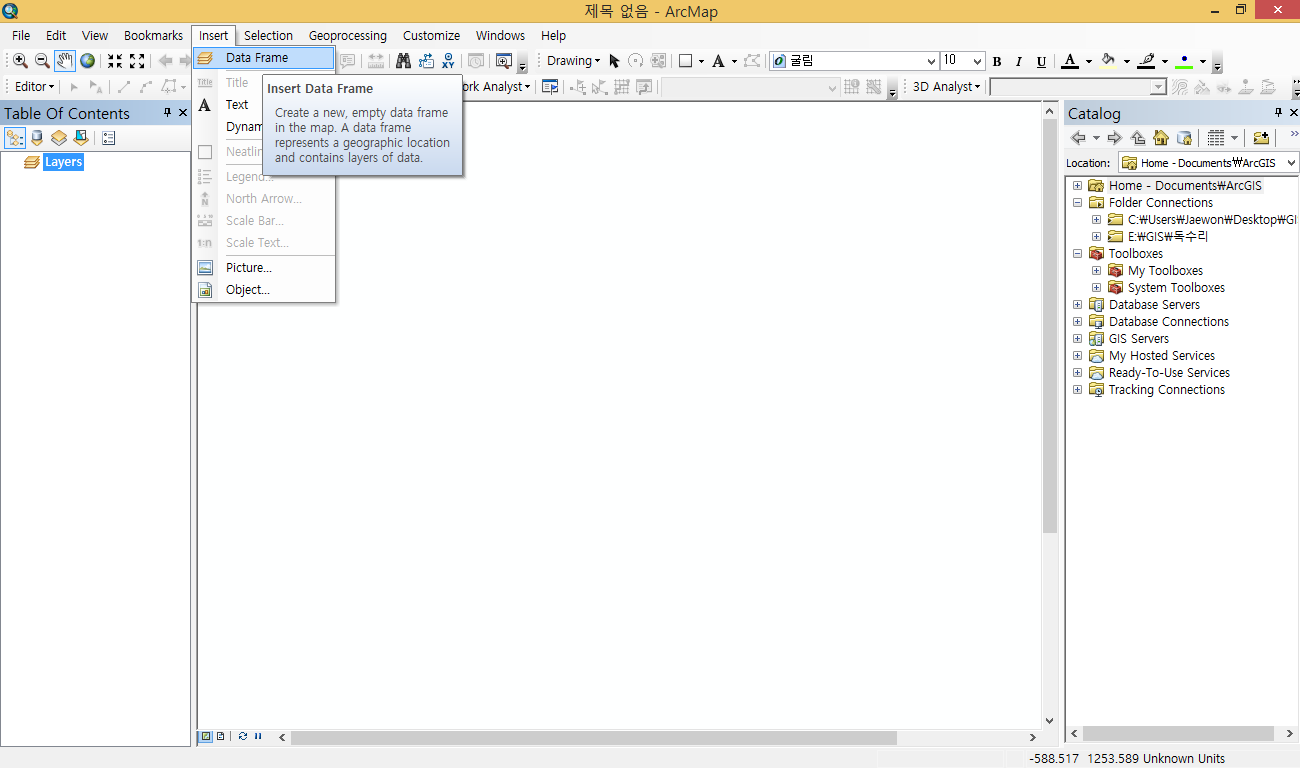

Insert - Data Frame을 통해 Data Frame을 추가할 수 있습니다.

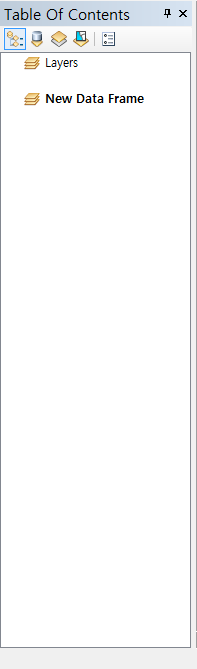

Table of Contents(이하 TOC)에 Data Frame이 추가된 것을 확인할 수 있습니다.

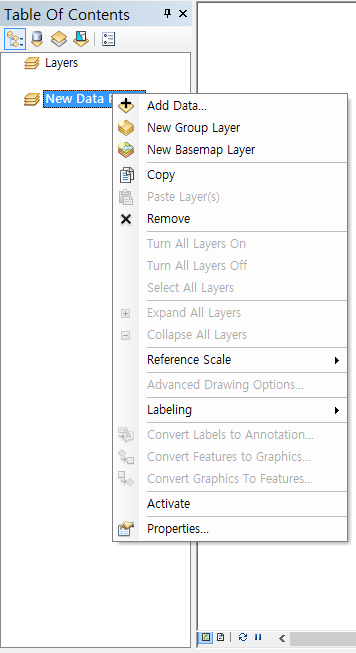

Bold처리된 화면을 작업할 수 있으며, 우클릭 - Activate를 통해 화면을 전환할 수 있습니다.



2. 데이터 추가하기

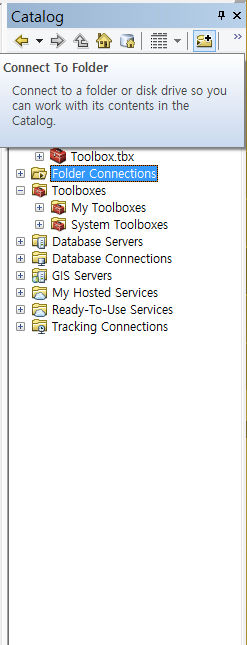

Catalog의 Connet to Folder를 통해 데이터가 저장된 폴더를 연결할 수 있습니다.

만약 본인의 화면에 Catalog tool이 추가되어 있지 않다면,

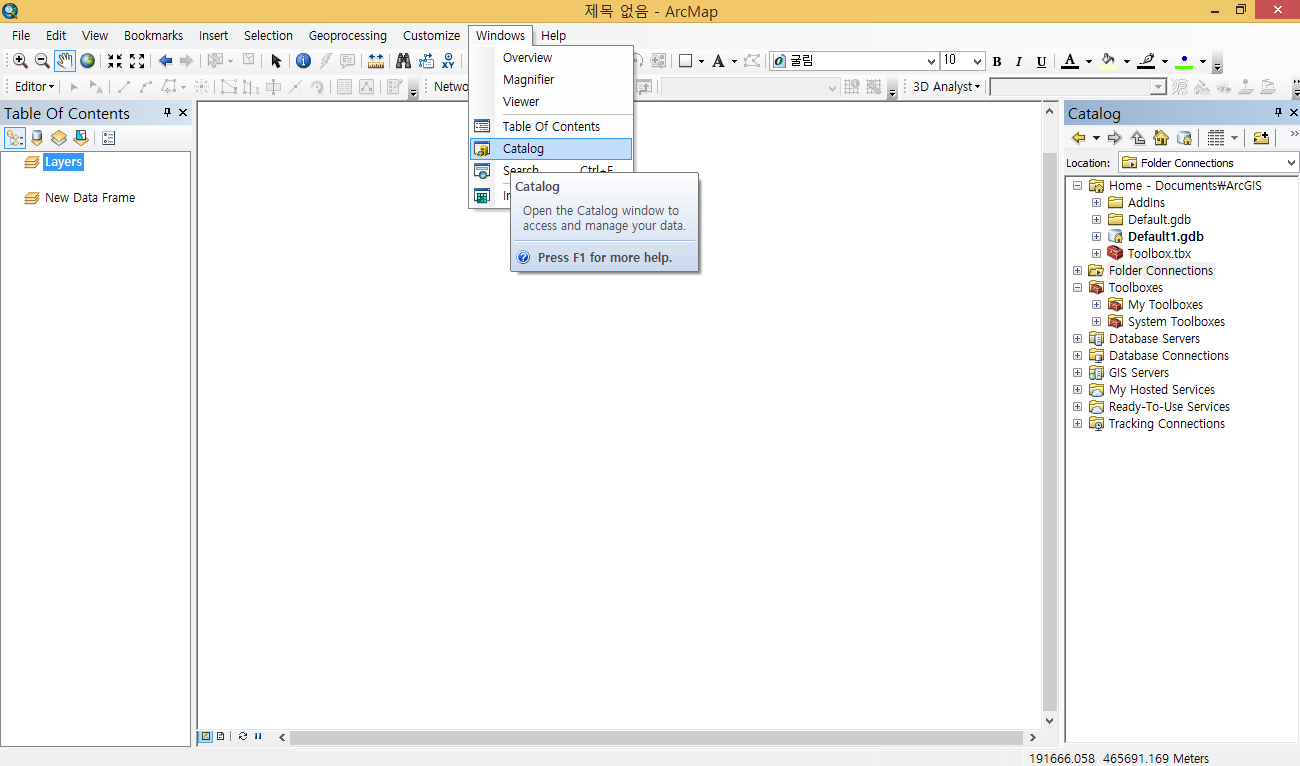

ArcMap 상단의 Windows - Catalog를 통해 Catalog tool을 뛰울 수 있습니다.

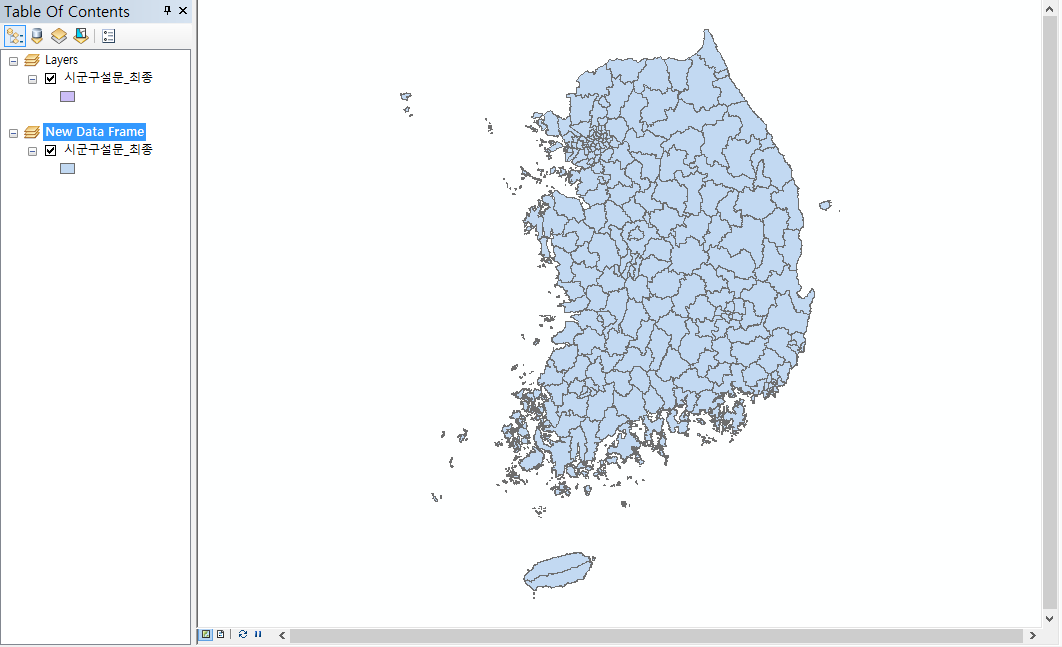

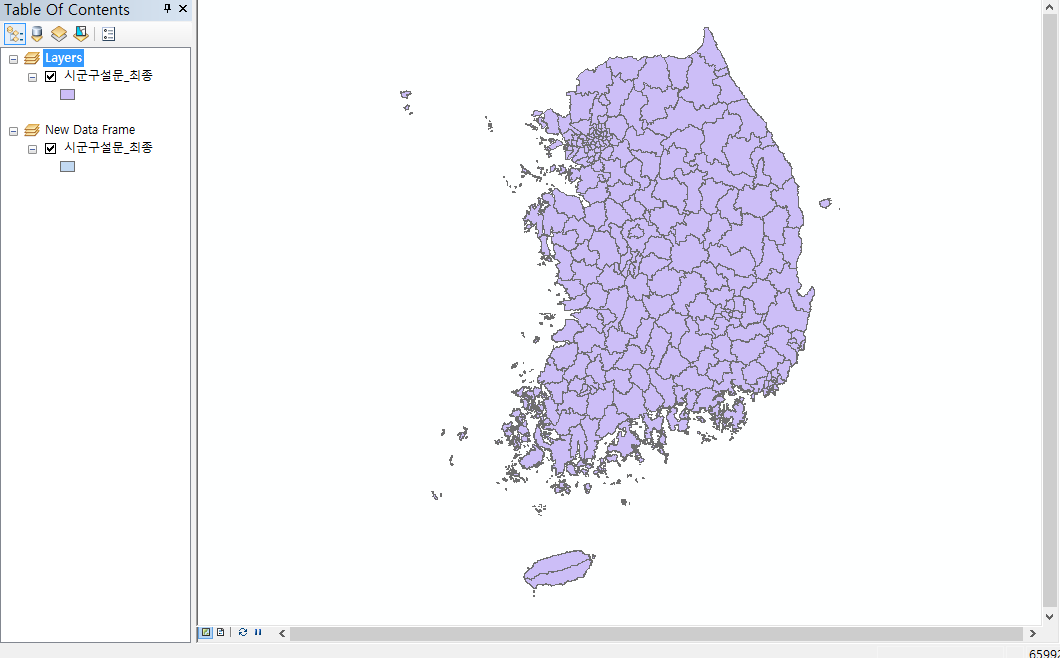

Activate를 활용하여 Layer와 Data Frame에 첨부해드린 shp파일을 추가하였습니다.

Catalog에서 Connect된 Folder에서 드래그하는 것으로 추가할 수 있습니다.



3. 데이터 편집하기

Layer

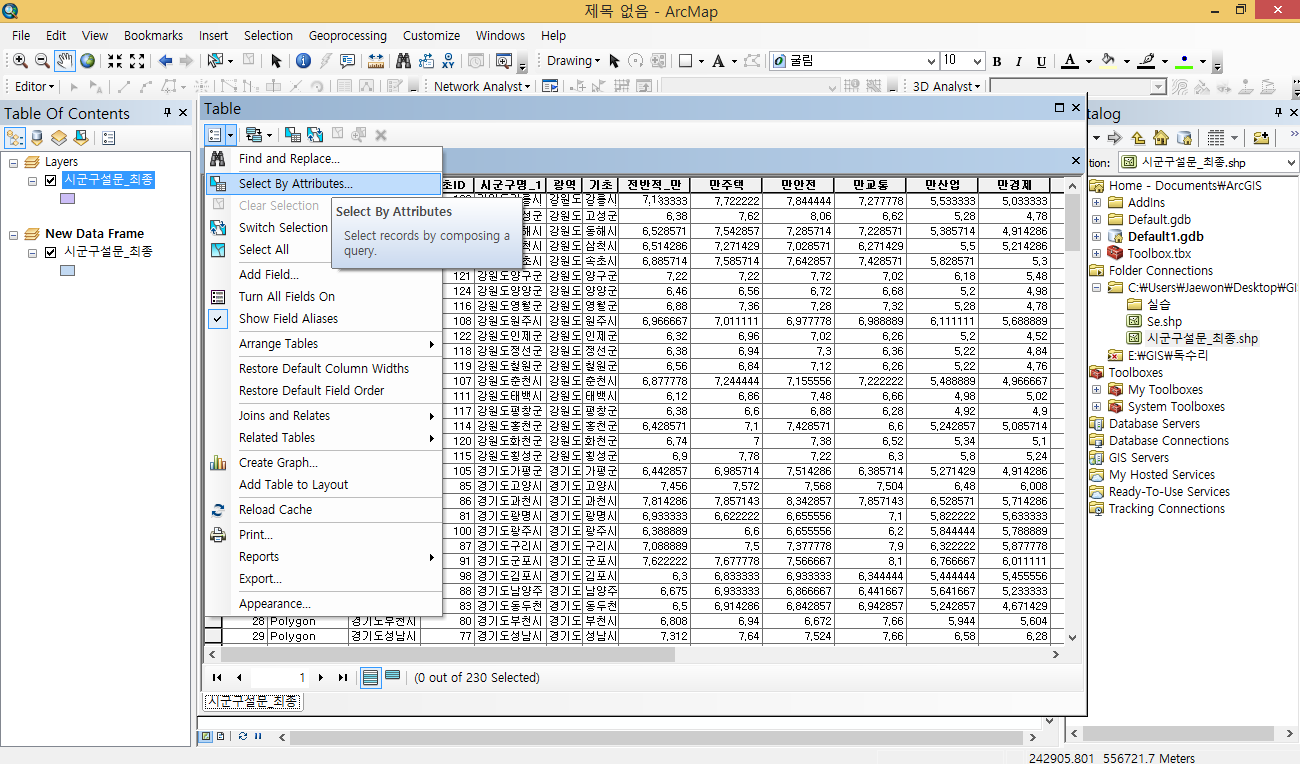

Layer의 shp파일에서 Attribute table을 열어,

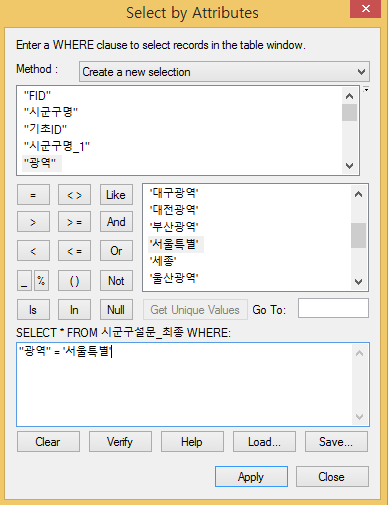

Select by Attribute 툴을 이용해서 전국구 지도에서 서울만 추출하도록 하겠습니다.

"광역" = "서울특별"

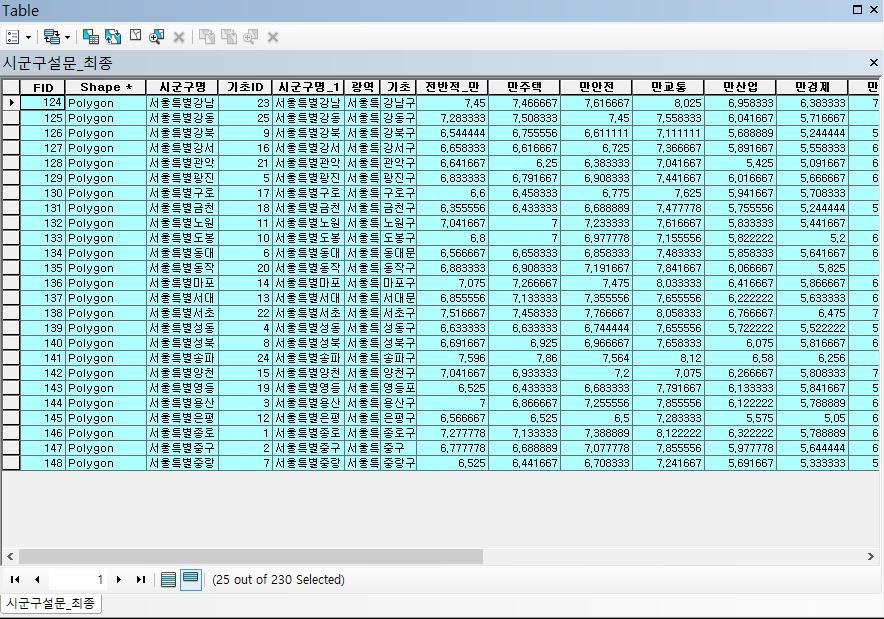

230개의 필드 중 25개가 선택된 것을 확인할 수 있습니다.

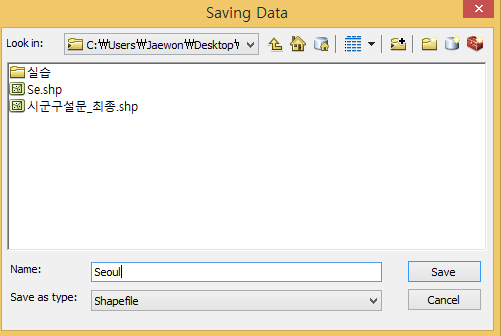

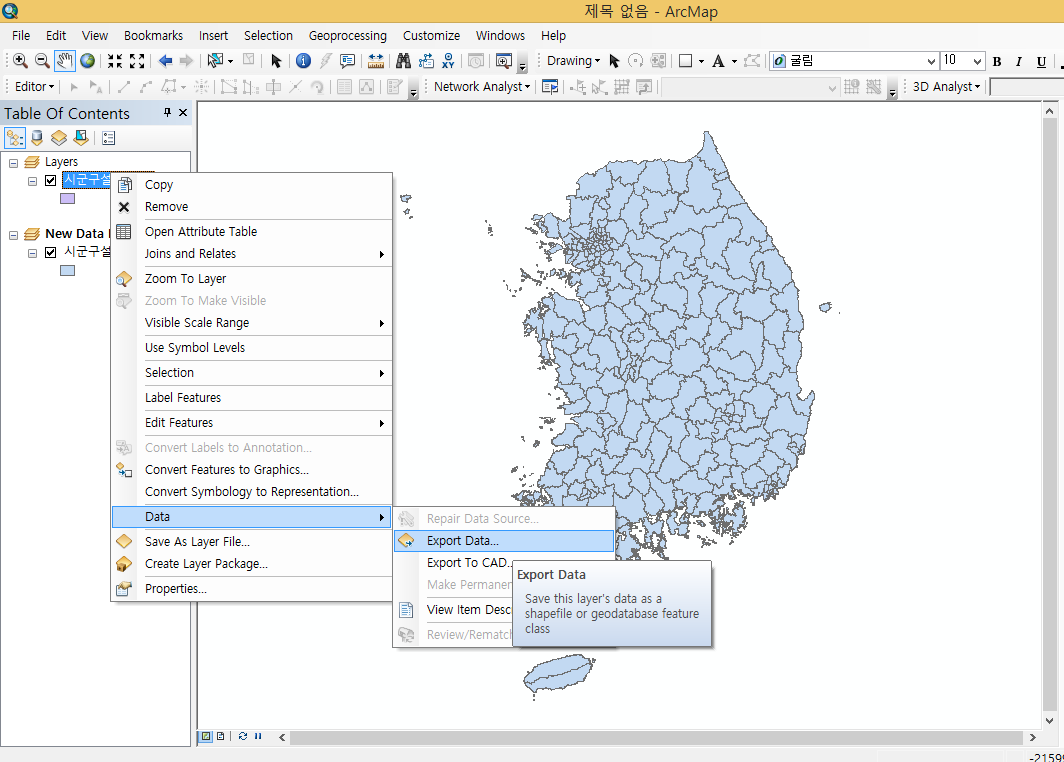

Data - Export Data를 통해 Shapefile 타입으로 데이터를 추출하여줍니다.

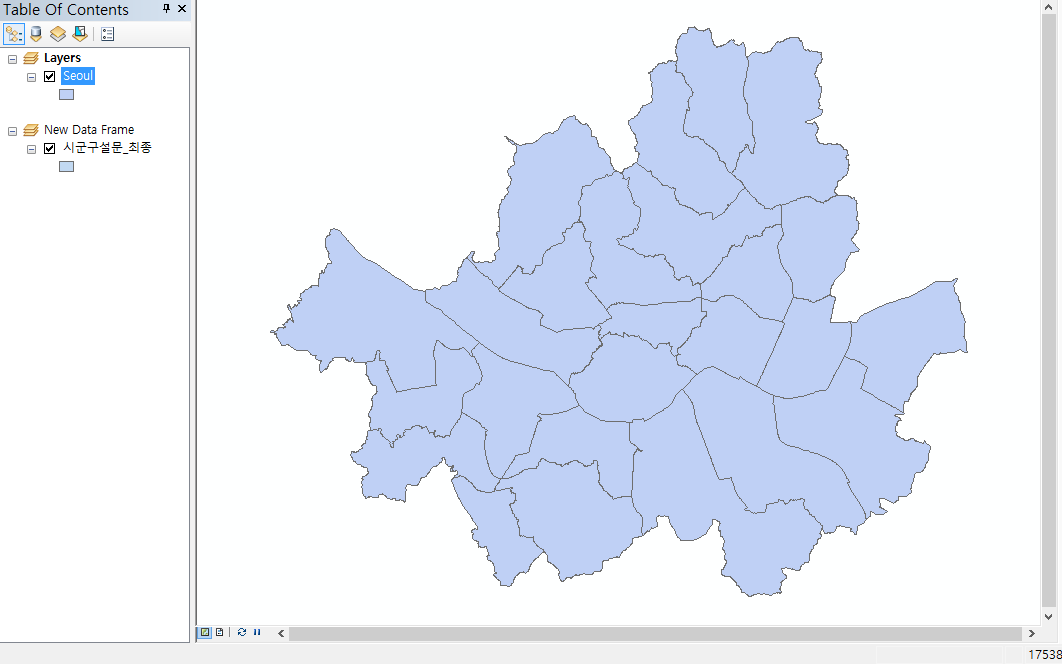

추출된 data를 추가하고, 기존에 TOC에 있던 시군구설문 shp파일을 삭제하여줍니다.



Data Frame

Data Frame은 Dissolve를 통해 작업해보도록 하겠습니다.

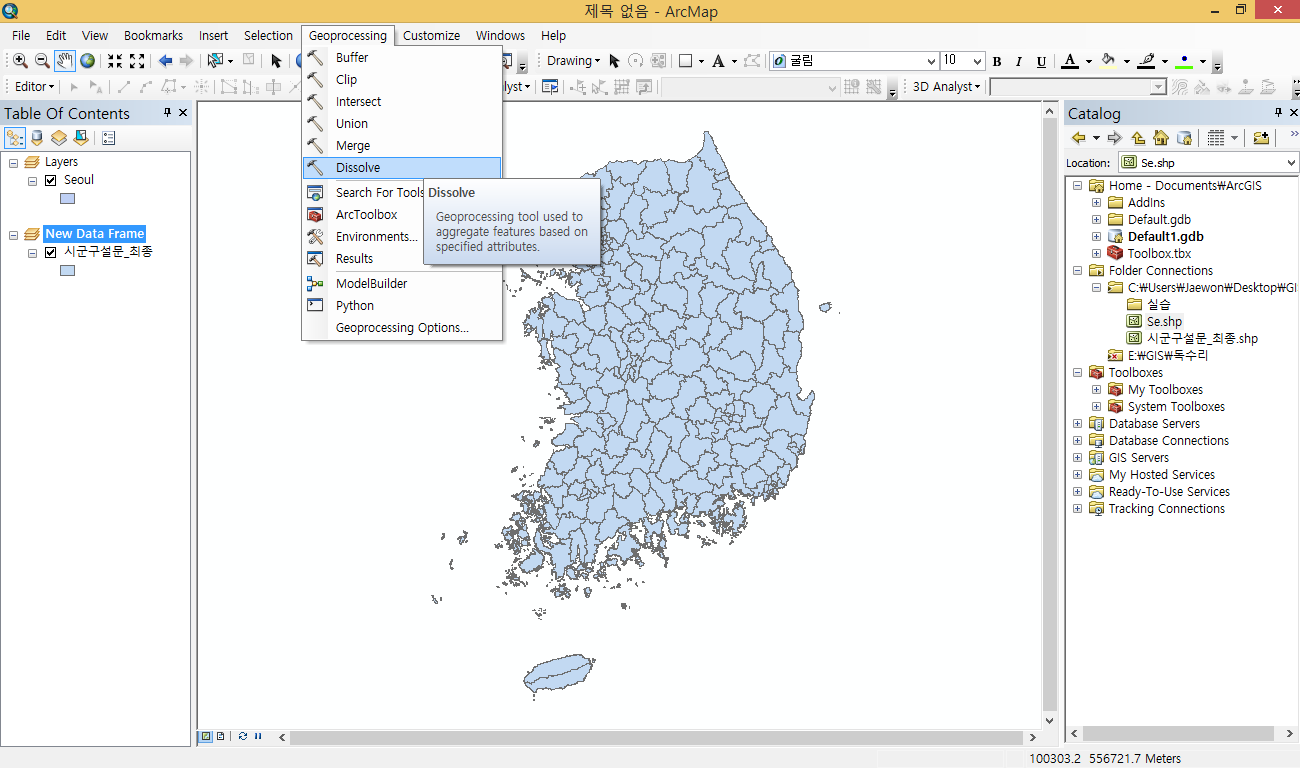

Data Frame이 Activite된 상태에서 Geoprocessing - Dissolve 혹은 Ctrl + F "Dissolve"를 통해 Dissolve 툴을 열어줍니다.

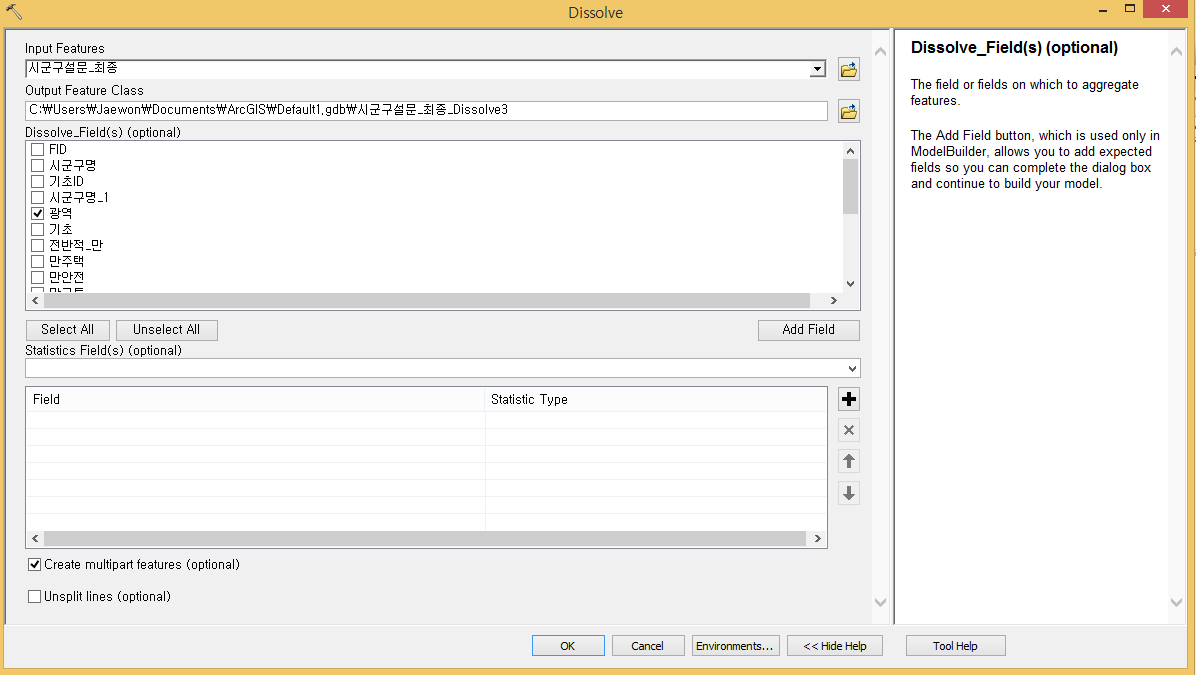

광역 필드를 기준으로 Dissolve를 실행합니다.

Dissolve에 관하여 더 궁금하신 사항은 아래의 게시글을 통해 확인해 주세요.

2019/08/15 - [GIS] - [GIS 10.5] GIS기초 #3 下. Data Management, Geoprocessing : Union, Merge, Dissove

[GIS 10.5] GIS기초 #3 下. Data Management, Geoprocessing : Union, Merge, Dissove

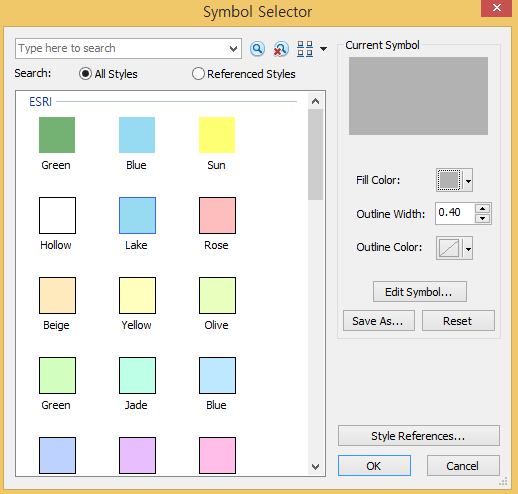

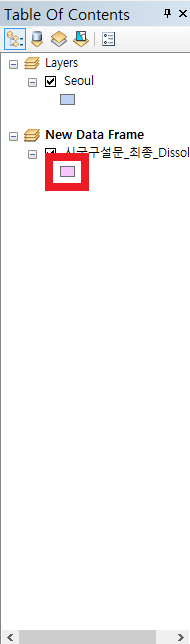

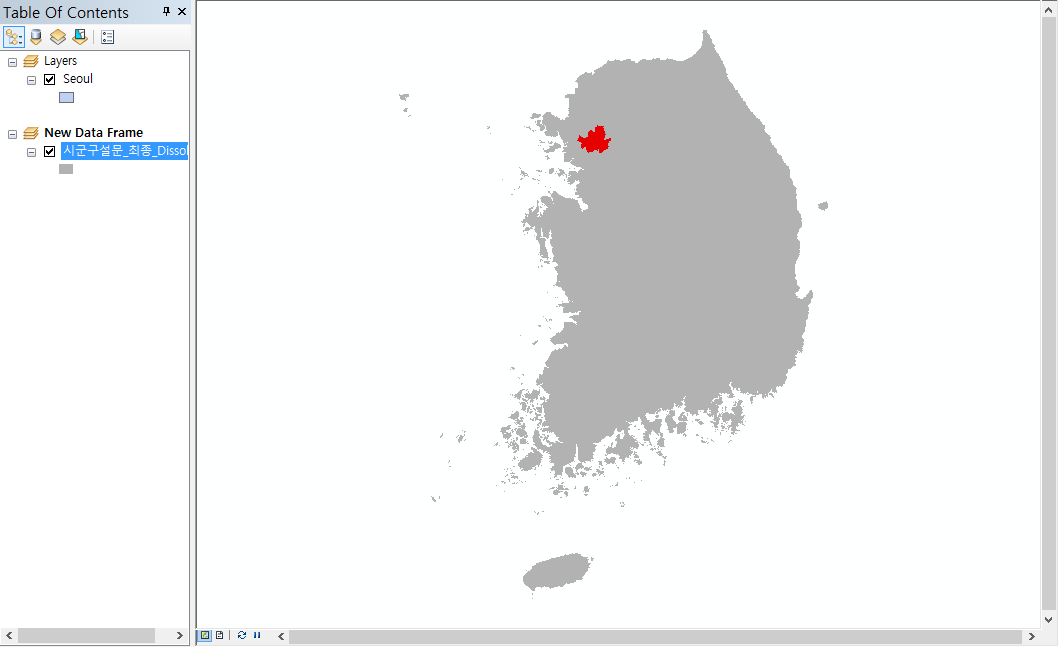

TOC에서 Dissolve된 파일의 심볼을 클릭하여 필드색은 회색으로, 경계선 색깔은 no color로 지정해줍니다.

서울특별시 필드만 선택하여 준 뒤

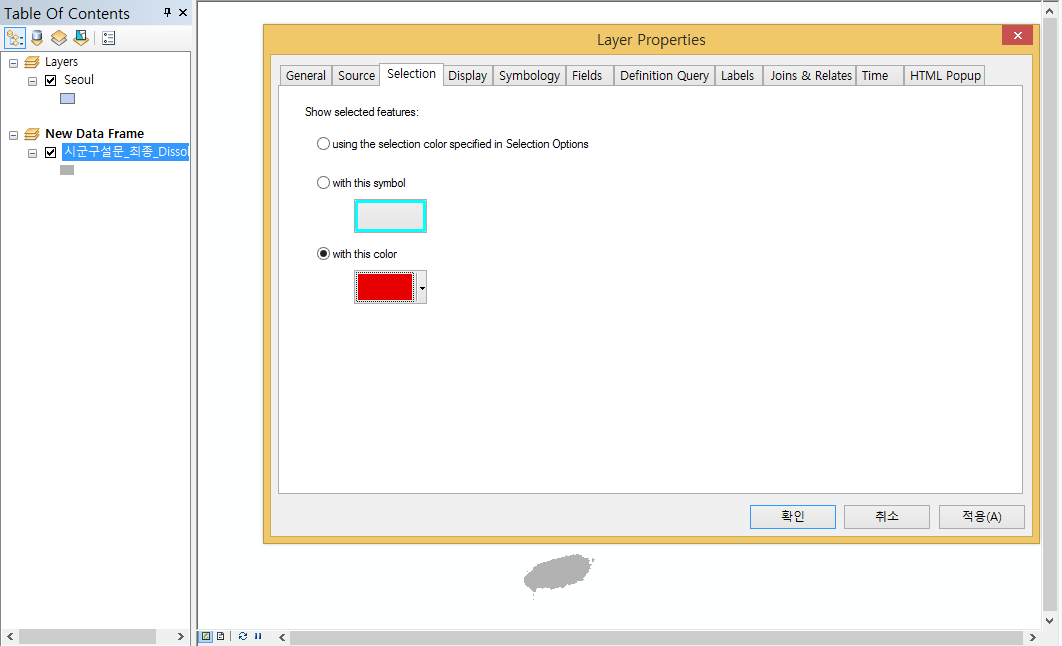

우클릭 - Properties - Selection - with tihs color를 통해 선택된 필드의 색깔만 변경하여 줍니다.



4. Layout view

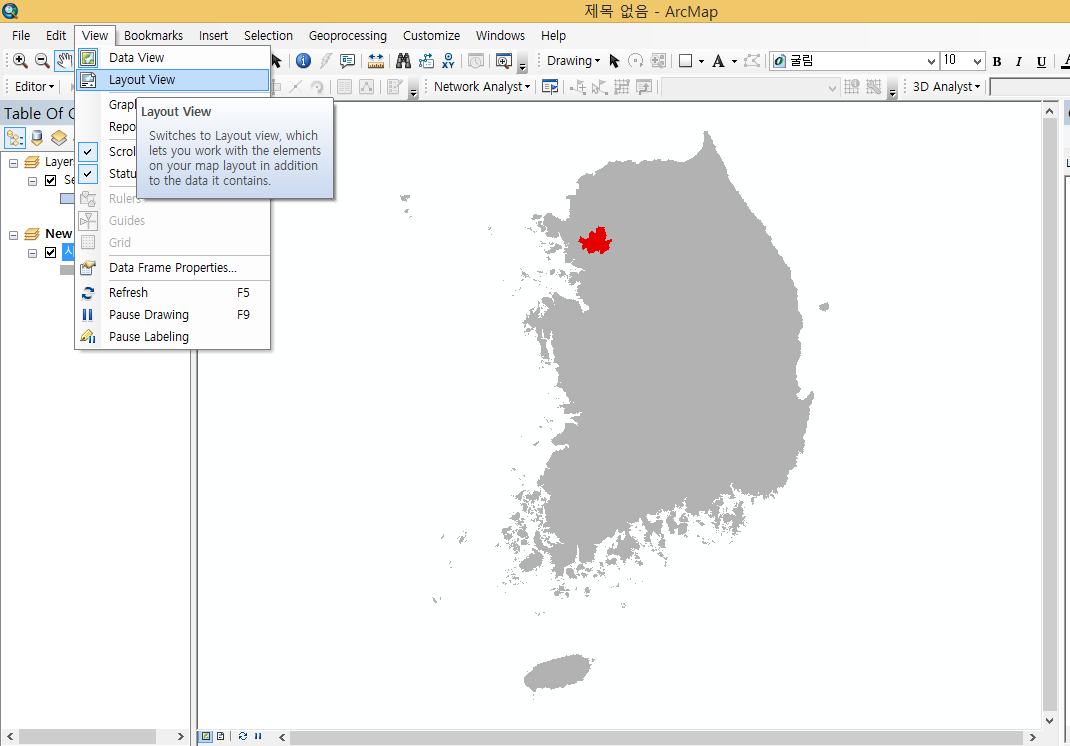

아크맵 상단의 View - Layout View를 통해 Layout화면으로 이동합니다.

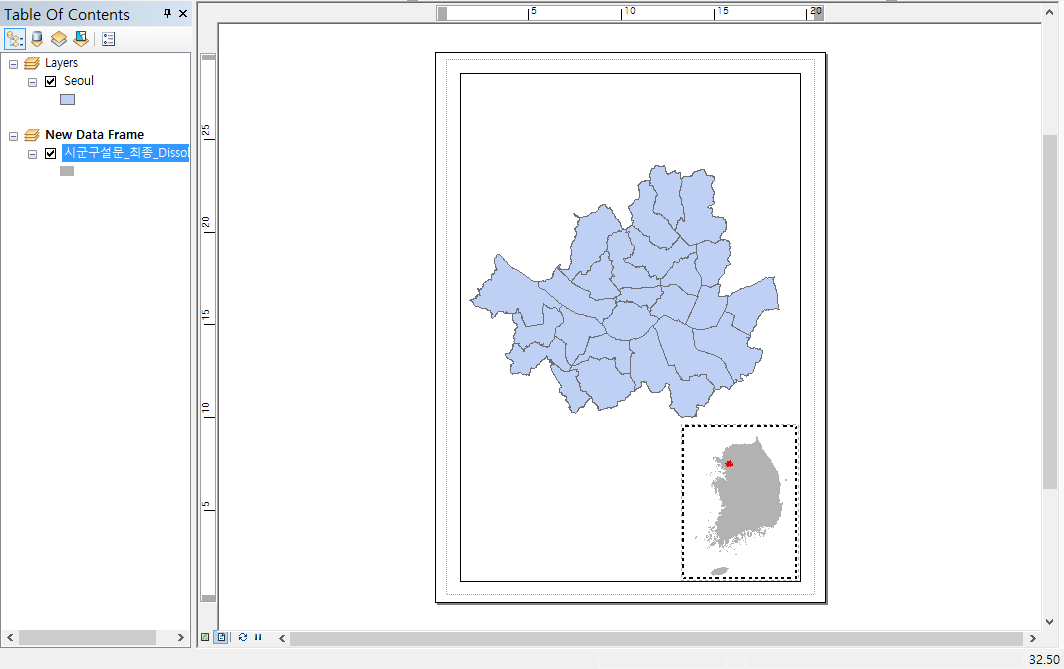

추후에 Export Map을 할 때, 보이는 최종화면입니다.

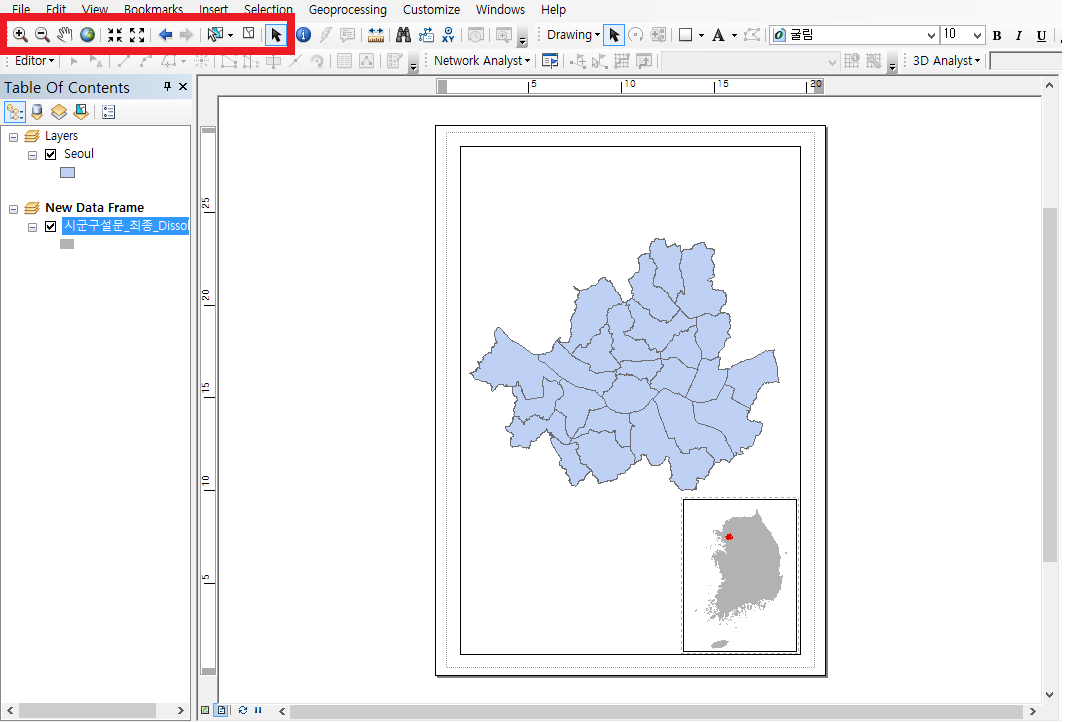

상단의 툴을 활용하여 크기와 위치를 조정해줍니다.

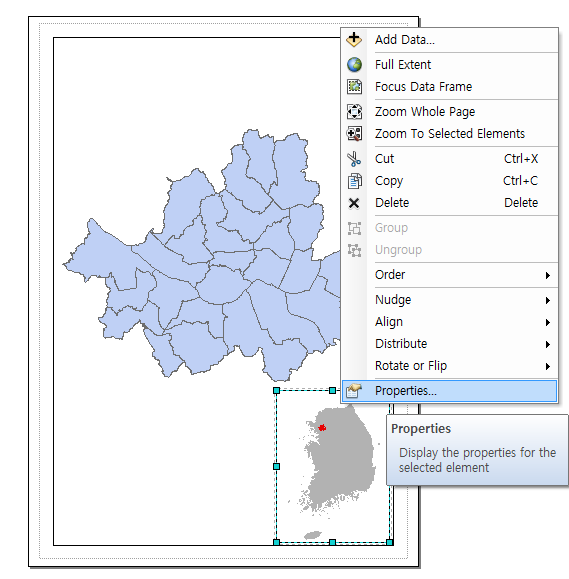

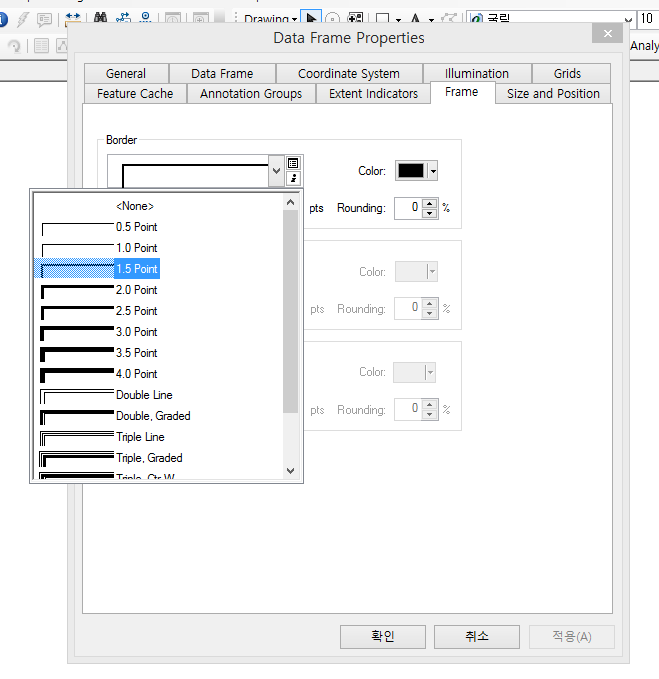

우클릭 - Properties - Frame - Boder에서 프레임의 외곽을 변경하여 줄 수 있습니다.

이런 방식으로 Index Map을 추가해 줄 수 있습니다.

다음 시간엔 Layout View 화면에서 다양한 범례를 추가해보도록 하겠습니다.
